2m APRS-Digi DB0MAK
mit Wetterstation DAVIS Vantage VUE - DB0MAK-13

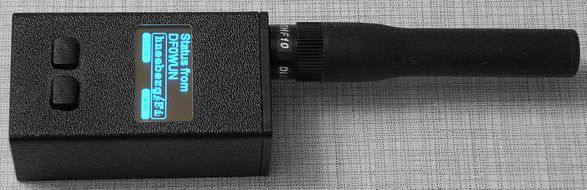

PicoAPRS
Parameter für PicoAPRS TRX optimiert !


OV B03

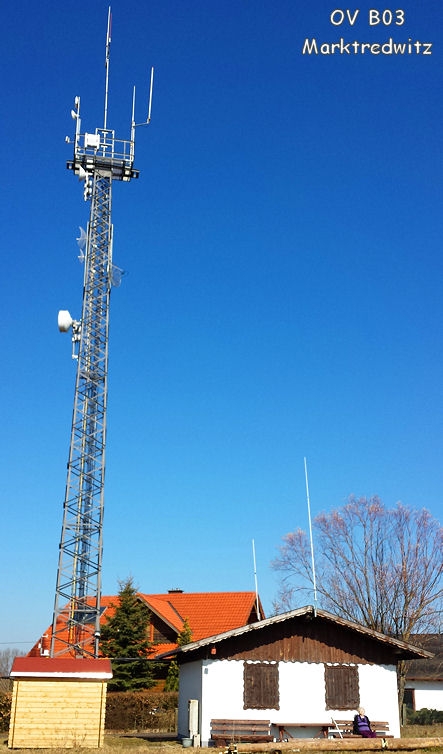

Club-Gelände mit Antennen-Mast am 25. Februar 2014

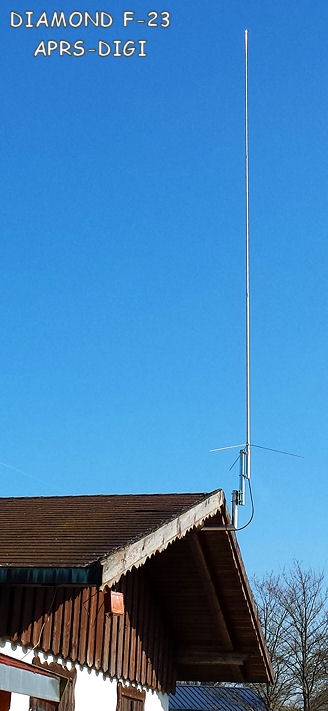

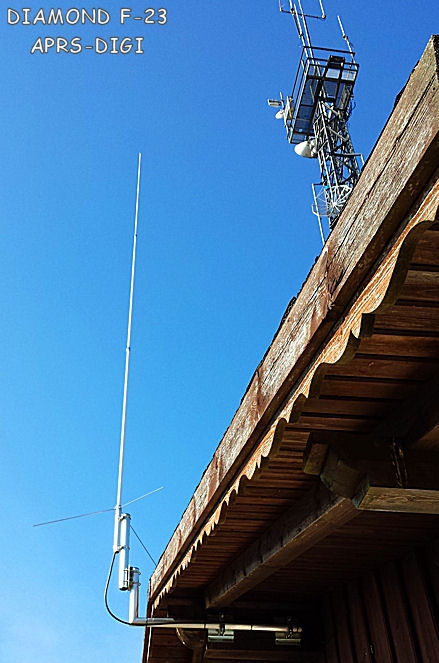

APRS-DIGI ANTENNE

F-23 APRS
VHF-Monoband-Antenne <> 5,65 dBD
DIAMOND F-23
F-23 APRS
APRS-Digipeater auf 144,800 MHz
Mast
Teilansicht Antennenmast
Bitte ins Bild klicken !
Mast

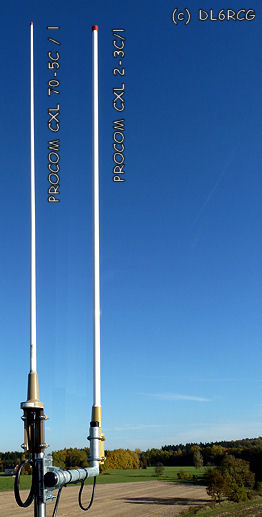

PROCOM-Antennen fuer 2m & 70cm

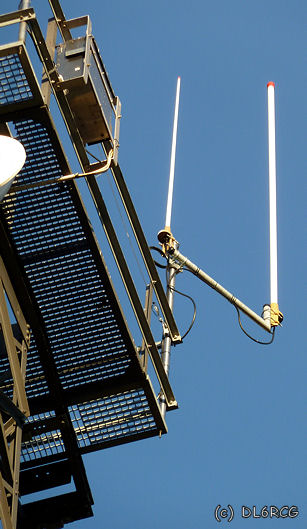

Mast

links, Antenne fuer das FM-Relais auf 438,775 MHz
rechts, Antenne fuer das D-Star Relais auf 145,575 MHz

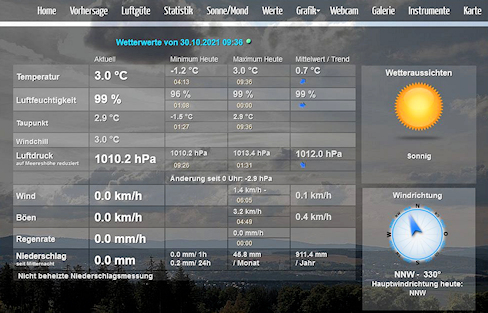

AWEKAS
AWEKAS-MAK
- zur aktuellen Seite ins Bild klicken ! -



DAVIS Vantage VUE 6250 & WLL 6100
Meßwerte - Marktredwitz/Haingruen


DAVIS AirLink 7210
Feinstaub - Marktredwitz/Haingruen

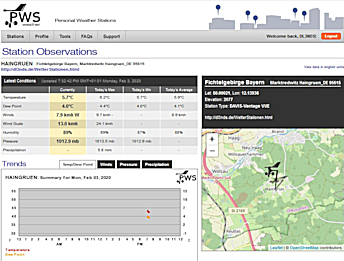

pwsweather.com
Marktredwitz / Haingruen

PWS
- bitte ins Bild klicken -

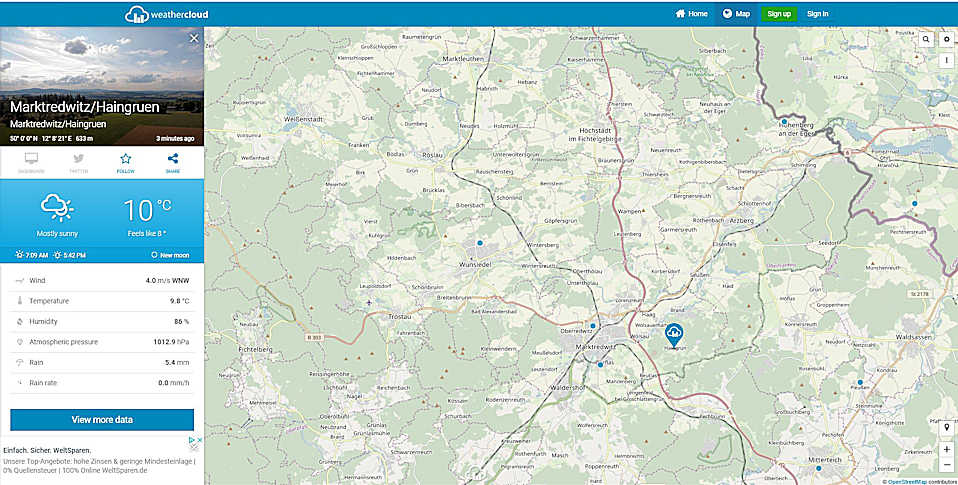

WeatherCloud
- für weitere Infos bitte ins Bild klicken ! - <> - für weitere Infos bitte auch auf diese Zeile klicken ! -

Wetternetzwerk Deutschland

MeteoBridge Nano SD
DashBoard


WetterStation

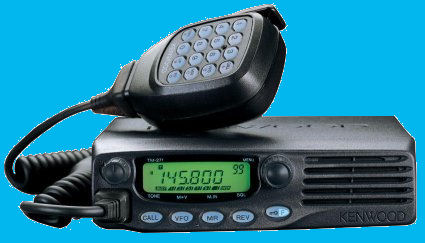

Kenwood TM-271E

TM-271E

2m - VHF FM-TRX

mit 1200/9600Bd-Anschluß

PF10-2HAM-100

PF10
Bandpaßfilter für 144,800 MHz
2m APRS I-GATE &
70cm LoRa-I-GATE

+ Wetterstationsanschluß

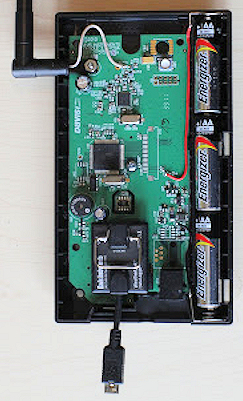

DAVIS ENVOY
Davis
Data Logger 6540, APRS
DAVIS 6100EU
WeatherLinkLive
Davis

DAVIS 7210EU AirLink
Messen der Luftqualität
1µm - 2,5µm - 10µm
Meteobridge NANO SD
incl. 2,4 Ghz WLAN !!


Technische Daten APRS-DIGI mit Wetterstation:

Standort:
Haingruen bei Marktredwitz, JO60BA
Koordinaten:
Breitengrad 50°00'01" N - Laengengrad 12°08'36" O
Kanal: APRS
Eingabe: 144.800 MHz
"
Ausgabe: 144.800 MHz
Kanal: LoRa Eingabe: 433,775 MHz
" Ausgabe: 433,775 MHz oder 433,900 MHz
RX/TX:
Kenwood TM-271E (low 1,5 Watt / high 6 Watt)
" APRS multi I-Gate von Jäger EDV <> LoRa-Steckmodul
Infos Bandpassfilter:

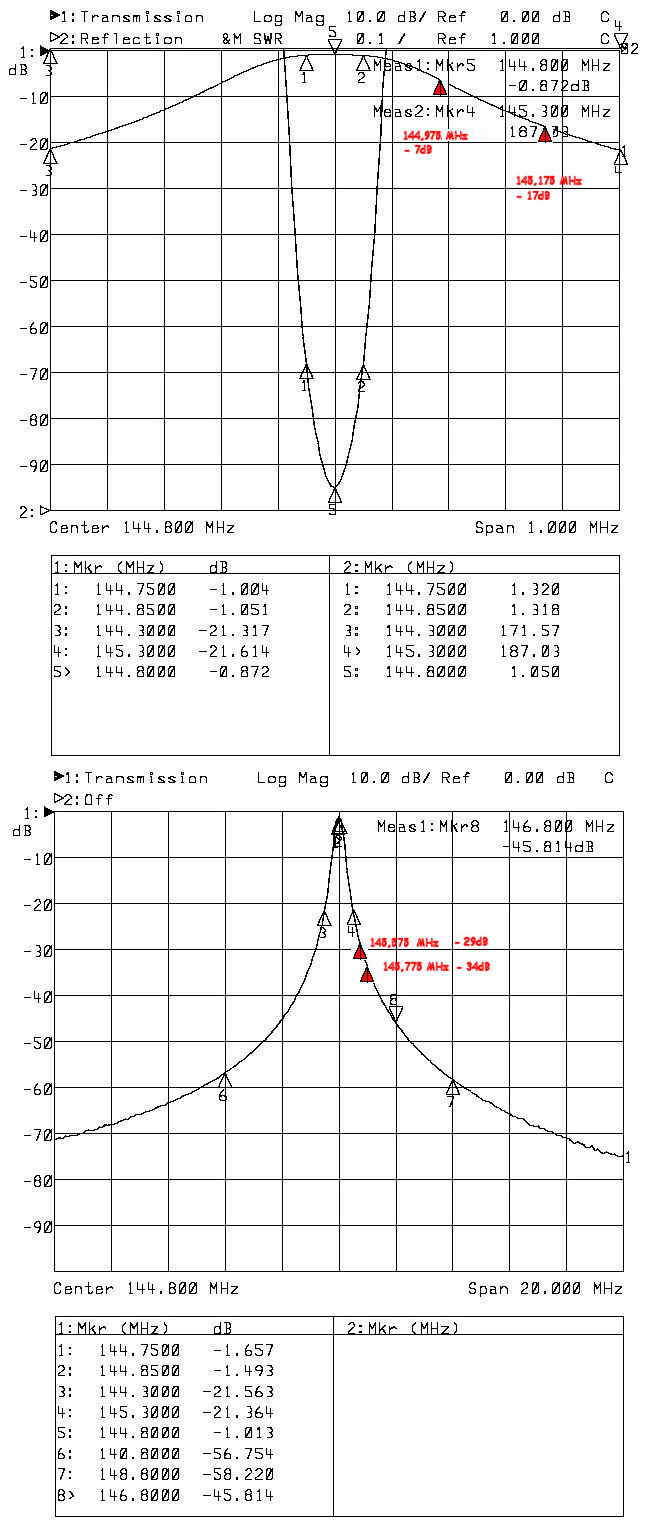

PF10-2HAM-100 (- 0,872 dB)  1.Bandpass PF 2. Diagramm PF 3. Weichen PF 4.  Isolatoren PF  5. Dublexers.eu PF
Modem:
APRS-Standalone Network I-Gate von DG3FAT
APRS-Infos DB0MAK: Infos:  1. APRS.FI AD 2. DB0ANF-DigiUsage AD 3. DB0ANF-DigiUsers AD  4. APRS Direct AD
APRS-Infos DB0MAK-13 Infos:  1. APRS.FI AD  2. DB0ANF-DigiUsage AD  4. APRS Direct AD
DB0MAK-13 > WX:
Als Wetterstation ist eine DAVIS Vantage VUE mit DAVIS Weather ENVOY und DAVIS WeatherLink
mit Streaming Data Logger 6540 für APRS in der Konsole im Einsatz.
1. DB0ANF-Report WX 2. DB0ANF-Diagramm WX 3. FINDU-Darstellung WX 4. APRS Direct WX
2m Sendeleistung - TX : 6 Watt
LoRa: 0,06 Watt = 60mW
Antenne : DIAMOND F-23 X-5000 (Gain VHF = 5,65 dBD) -  ca. 641 m ueber NN (2m ueber Grund)
Strahlungsleistung: (ERP) TX: 6 Watt (5,65dB - 0,872dB - 1dB [Kabel + Stecker])  ? 15 Watt ERP
Besonderheiten : Fuer den störungsfreien Betrieb wird der Bandpassfilter PF10-2HAM-100 von IK-Telecom Oy verwendet !
onAir
Die Daten werden ins Internet weitergeleitet.
Einzugsbereich/Mobil: Nord-Sued: (A93): Hof bis Wiesau & Ost-West: Eger/Cheb (CZ) - Muenchberg
Betreiber: DL3NDS, Hans-Juergen Gebhardt <> Postfach 334 <> D-95622 Wunsiedel
Lizenzverantwortlicher: DL6RCG, Thomas Stiefl <> D-95615 Marktredwitz
eMail eMail:eMail
Spenden: Bitte auf das Icon klicken !  PF

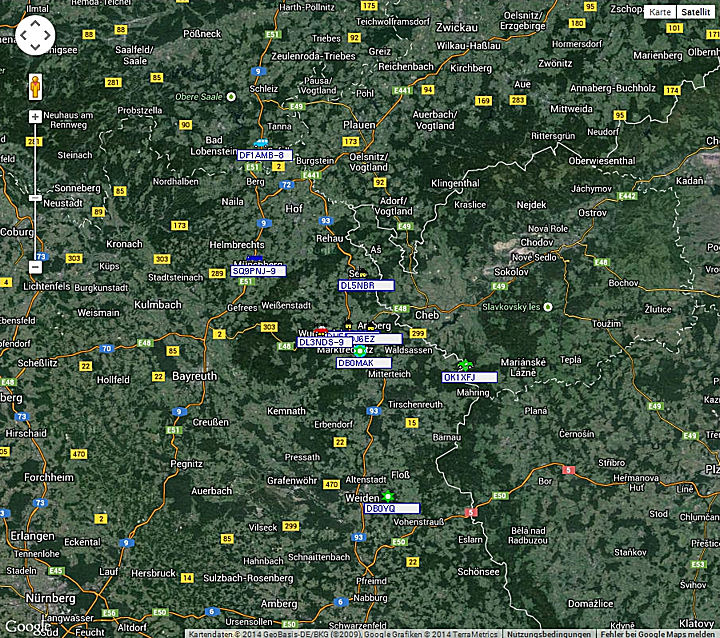

Aktivitätskarte DB0MAK
28. März 2014
DB0MAK
- Karte vom 28. März 2014 -

- zum Nachbar-Standort Platte DB0JGK im Steinwald / Oberpfalz -

WX

PicoAPRS
PicoAPRS
bitte ins Bild klicken !

ICOM IC-E2820D
- QRV in APRS & DPRS gleichzeitig ! -

D-Star Transceiver mit GPS-Antenne.
Am seriellen Anschluss wird das
GPS-Signal abgenommen und dem
OpenTracker-2/3 zugefuehrt. An der
DIN-Buchse wird die NF zugeführt.

IC-E2820D

APRS: RX/TX auf der 144,800 MHz
DPRS: ueber D-Star

OPEN-TRACKER 2

Mit dem IC-E2820D verbinden und
in APRS "ohne GPS-Maus" qrv !
Open Tracker 2
Wird eine serielle GPS-Maus angeschlossen
kann fast jeder TRX verwendet werden !
z.B.: NAVILOCK NL-303P oder NL603P
5 Volt kommen aus dem Tracker !
OPEN-TRACKER 3

Mit dem IC-E2820D verbinden und
in APRS "ohne GPS-Maus" qrv !
Open Tracker 3

Es koennen eine NAVILOCK NL-303P oder
NL-603P verwendet werden. Der MD6-
Stecker muß gegen einen Sub-D 9pol. er-
setzt werden. 5 Volt aus dem Tracker !

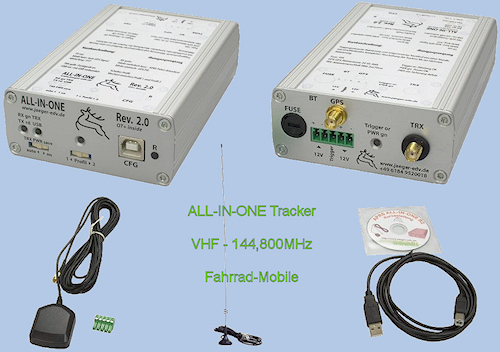

All-In-One

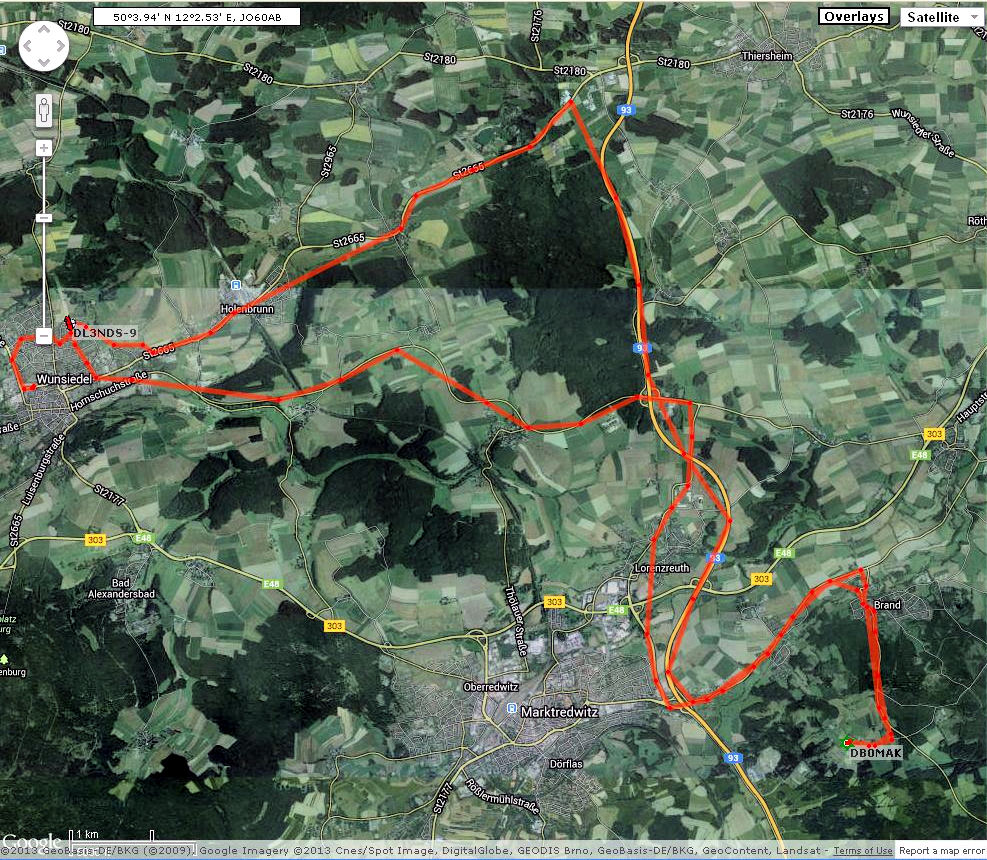

GoogleMap - DL3NDS-9
Map
- bitte ins Bild klicken -


Kartenerstellung mit RadioMobile incl. OpenStreetMap.ORG

- zum Erstellen von APRS-Karten fuer UI-VIEW32 und TrackOn 1.2 -
Karte1
Karte2
Karte3
- in unterschiedlichen Groessen und Aufloesungen -


APRS-Modem
- KISS-Modus -

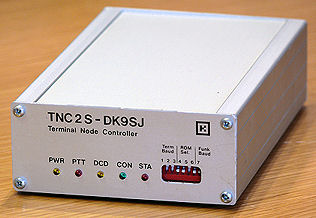

TNC2S - 1K2-MODEM von SYMEK
TNC2S
- altes TNC fuer UI-View32 -

APRS-Programme TrackOn 1.2 & UI-View32

- Karten erstellt mit RadioMobile incl. OpenStreetMap.ORG -

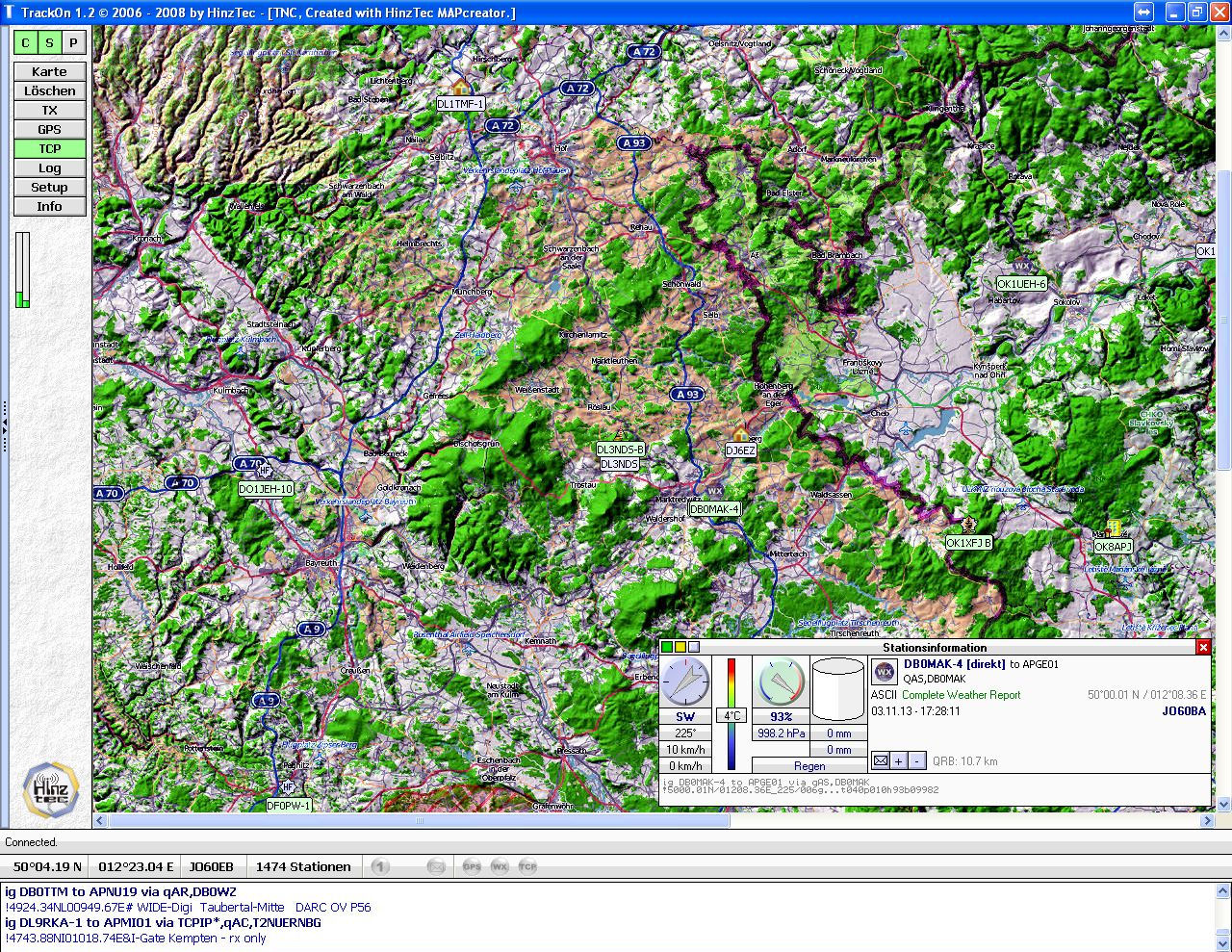

Karte mit TrackOn 1.2

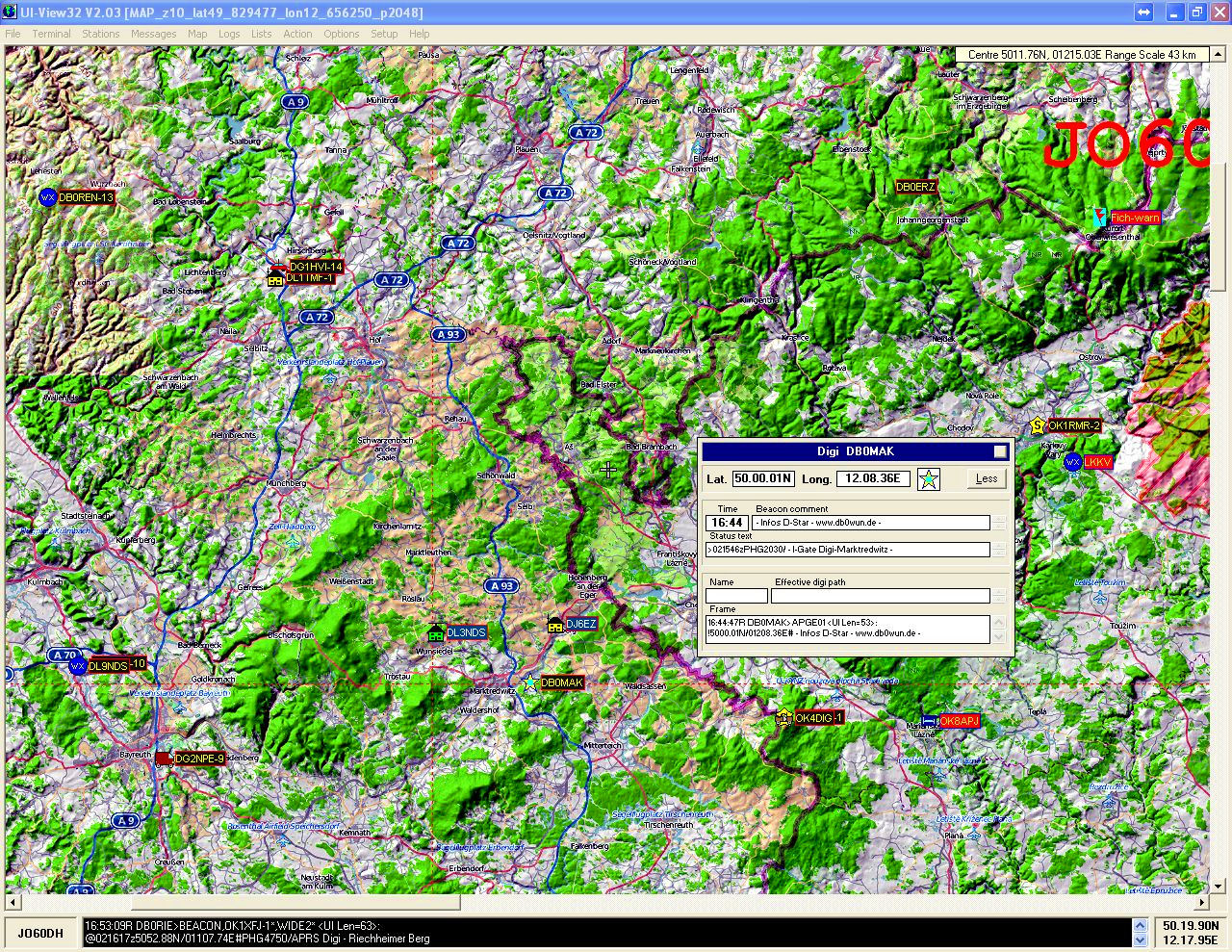

UI-VIEW32
- groesser, dann bitte ins Bild klicken -
Karte mit UI-View32
UI-VIEW32
- groesser, dann bitte ins Bild klicken -

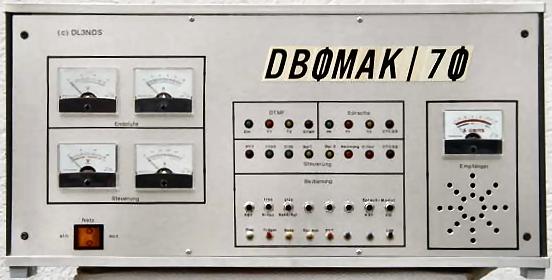

- 70cm FM-Relais DB0MAK -

DB0MAK-70
Bitte ins Bild klicken fuer weiter Bilder.

weitere Relaisfunkstellen
von DB0MAK

Technische Daten 70cm-FM-Relais:

Standort:
Haingruen bei Marktredwitz, JO60BA

Breitengrad 50°00'01" N - Laengengrad 12°08'36" O
Kanal : RU702/R75 Eingabe : 431.175 MHz

Ausgabe: 438.775 MHz
Oeffnen mit : Tonruf 1750 Hz oder CTCSS 74,4 Hz
Sendeleistung (ERP) : 15 Watt ERP
Antennenweiche: 1 x PROCOM DPF 70/6N  & 1 x Kathrein Isolator (Zirkulator)
Antenne : PROCOM CXL 70-5C / l CXL (Gain VHF = 6 dBD) ca. 663 m ueber NN (20m ueber Grund am Mastkorb)
Besonderheiten : Das Relais hat eine Sprechzeitbegrenzung von 4 Minuten.
onAir
Wird der CTCSS-Ton mit uebertragen ist die Sprechzeitbegrenzung ausser Betrieb.
Betreiber : DL3NDS, Hans-Juergen Gebhardt <> Postfach 334 <> D-95622 Wunsiedel
Lizenzverantwortlicher: DL6RCG, Thomas Stiefl <> D-95615 Marktredwitz
eMail eMail:eMail
dl3nds (at) kabelmail.de
Aktuelles: - diese EU-Domaine ist seit dem 31. Mai 2007 geschaltet -
- das Relais laeuft seit vielen Jahren ohne Probleme -

- unter Technik gibt es ein paar neue Bilder ! - 09.09.2012 -

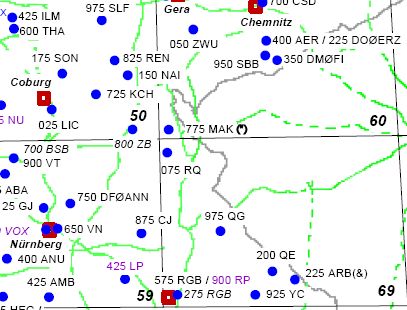

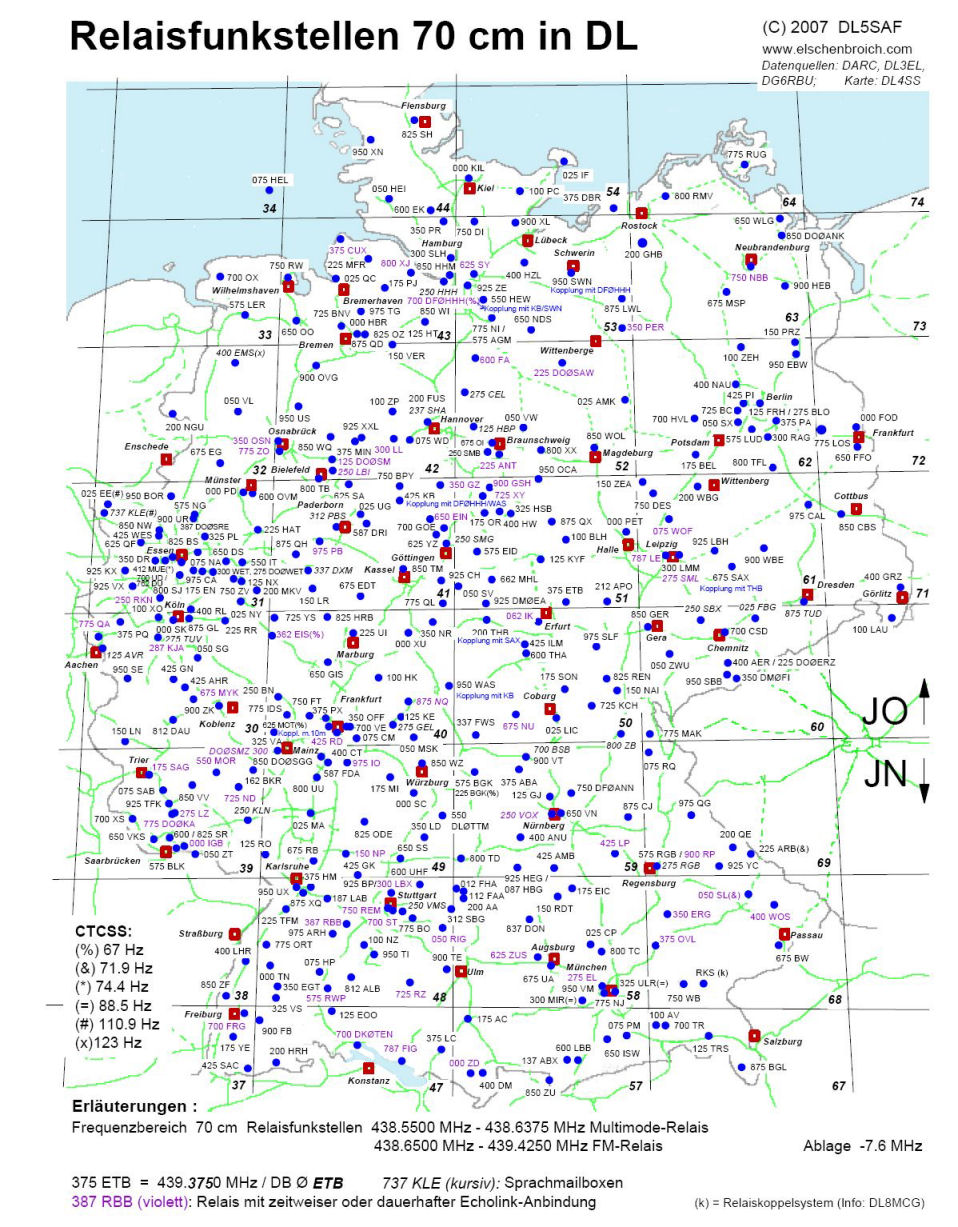

70cm-Relaiskarte 2007:
70cm-Relaiskarte
<zur Karte von DL5SAF bitte ins Bild klicken>

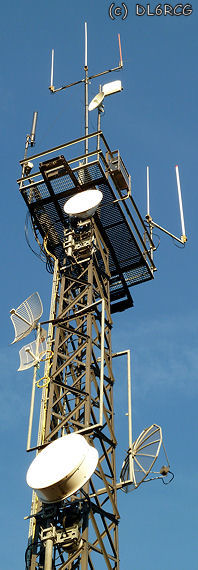

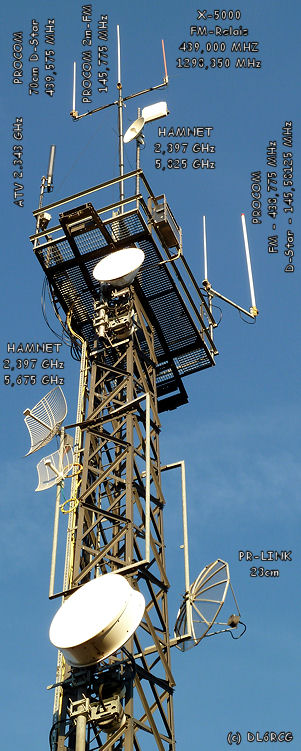

Antennenmast am Clubgelände
Mast
bitte ins Bild klicken !

letzte Aktualisierung am Samstag den 30. Oktober 2021
Danke OM / SWL, du bist der . Besucher auf dieser Homepage !
Blink    Hinweis - bitte lesen !

Reichweiten der verschiedenen Relaisfunkstellen

Reichweitenkarte VHF
FM & D-Star
Reichweitenkarte VHF
APRS-Digi
Reichweitenkarte VHF
FM & D-Star
Reichweitenkarte VHF
APRS-Digi

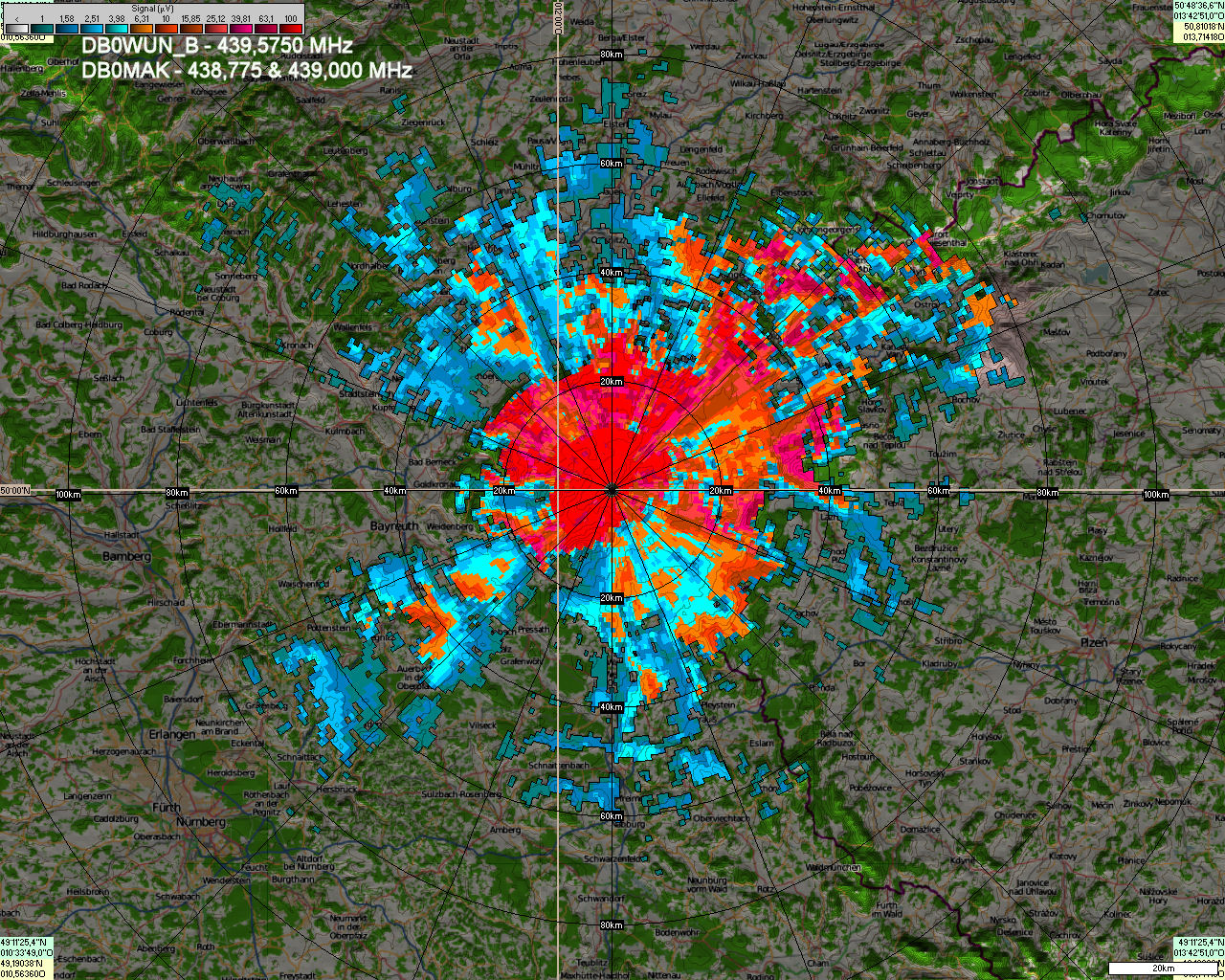

Reichweitenkarte UHF
FM, D-Star & DMR
Reichweitenkarte UHF
FM, D-Star & DMR

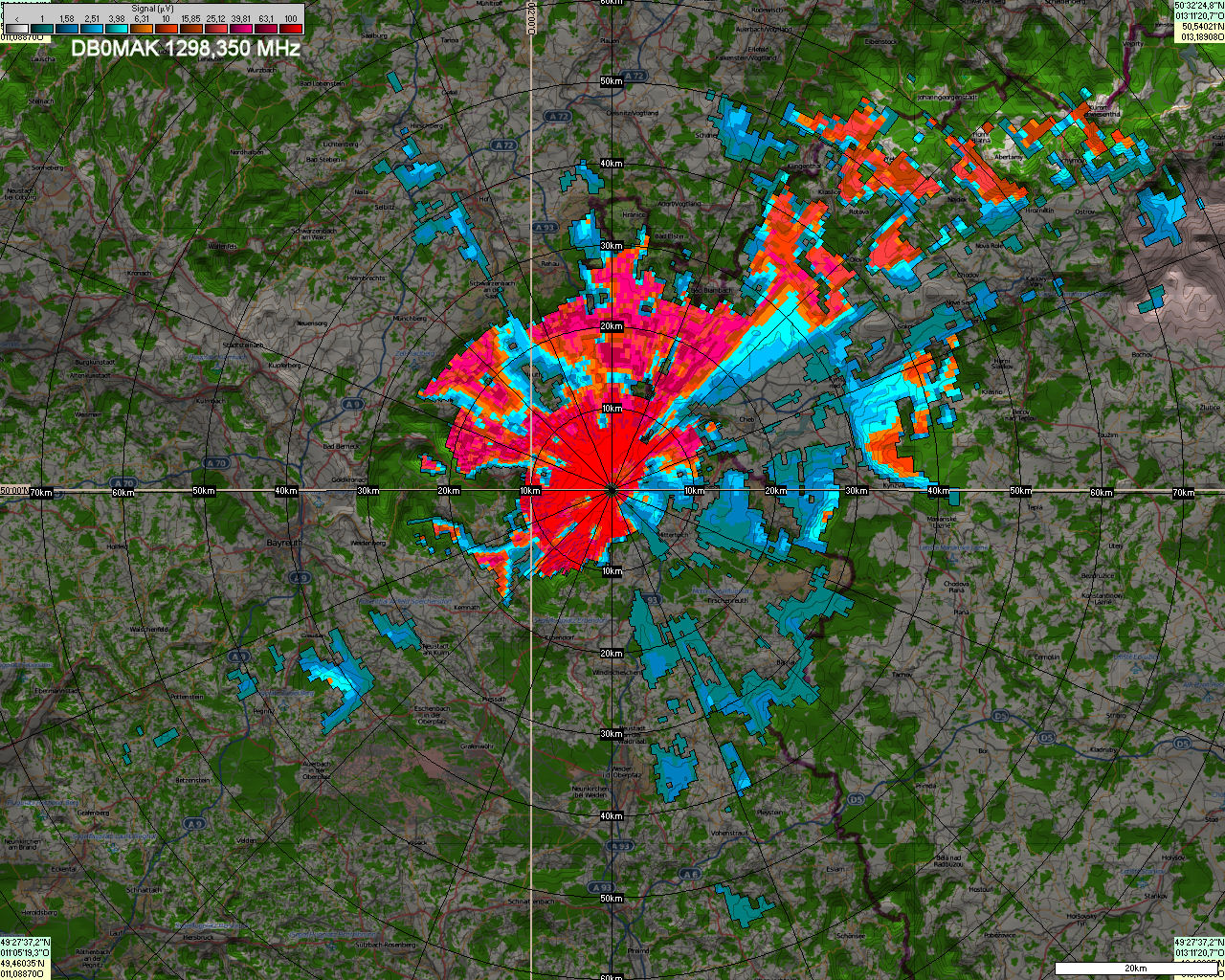

Reichweitenkarte SHF
23cm FM
Reichweitenkarte SHF
23cm FM

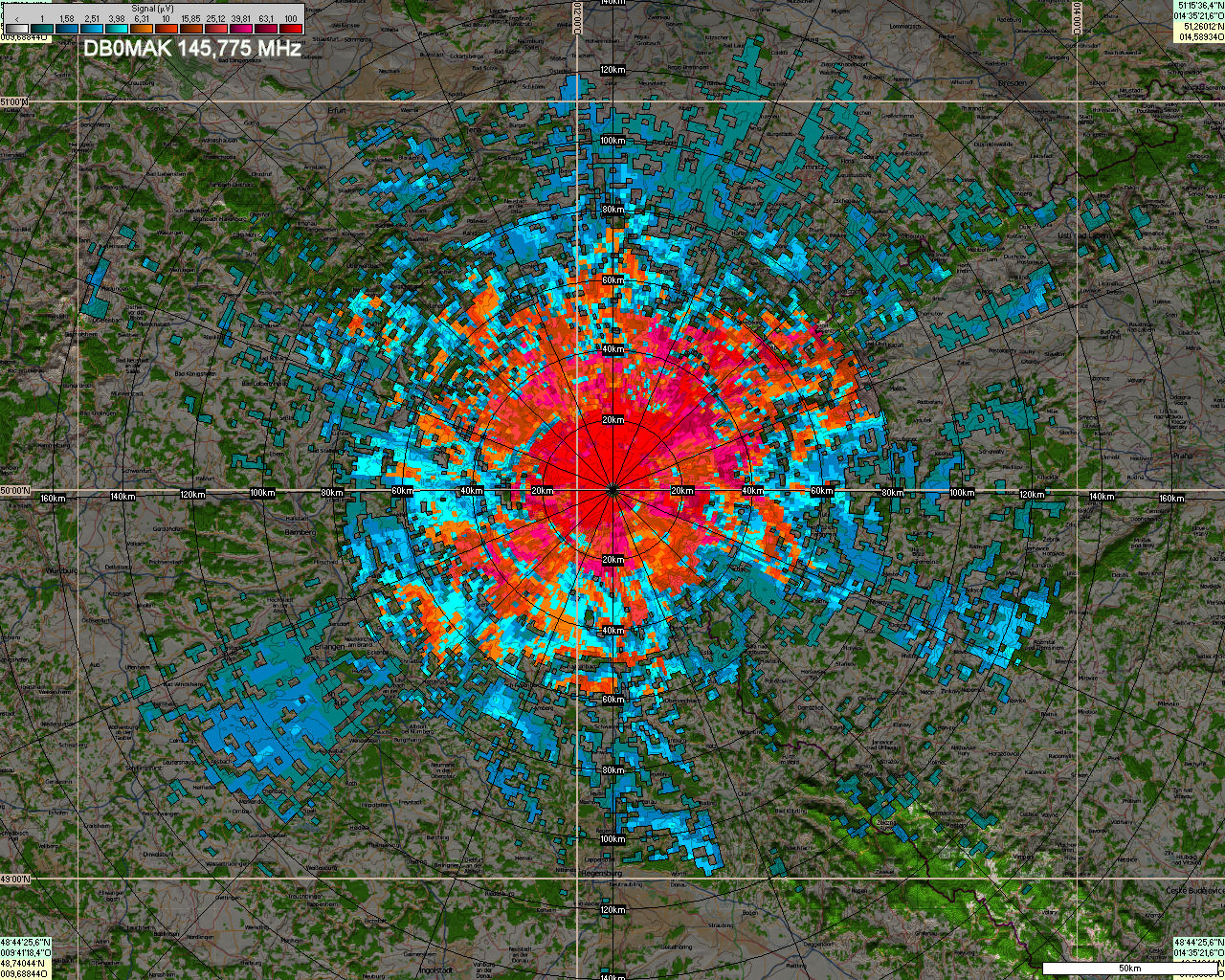

Hochantenne
DB0MAK 2m
145.775 MHz &
145.575 MHz

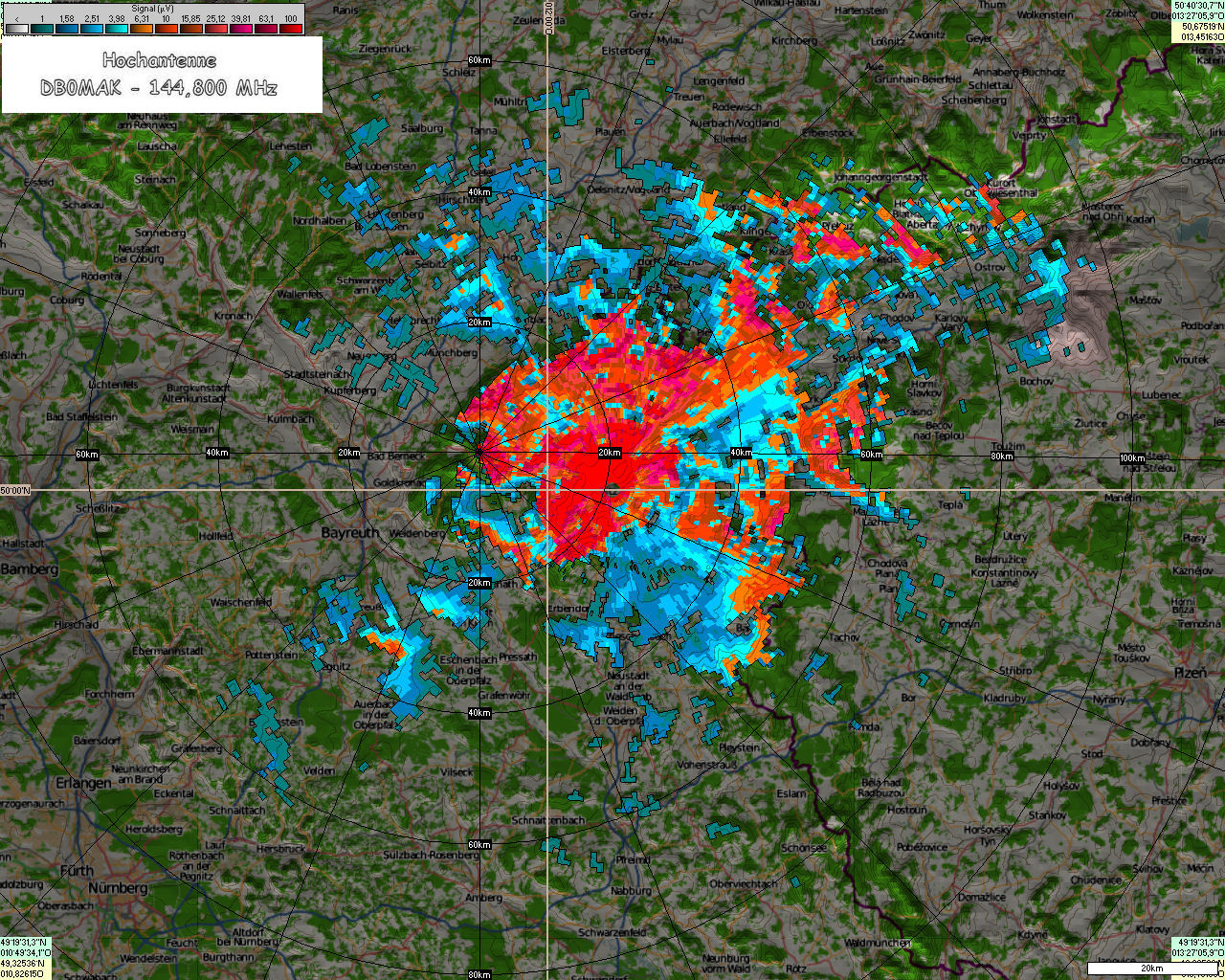

Hochantenne
DB0MAK APRS

144.800 MHz

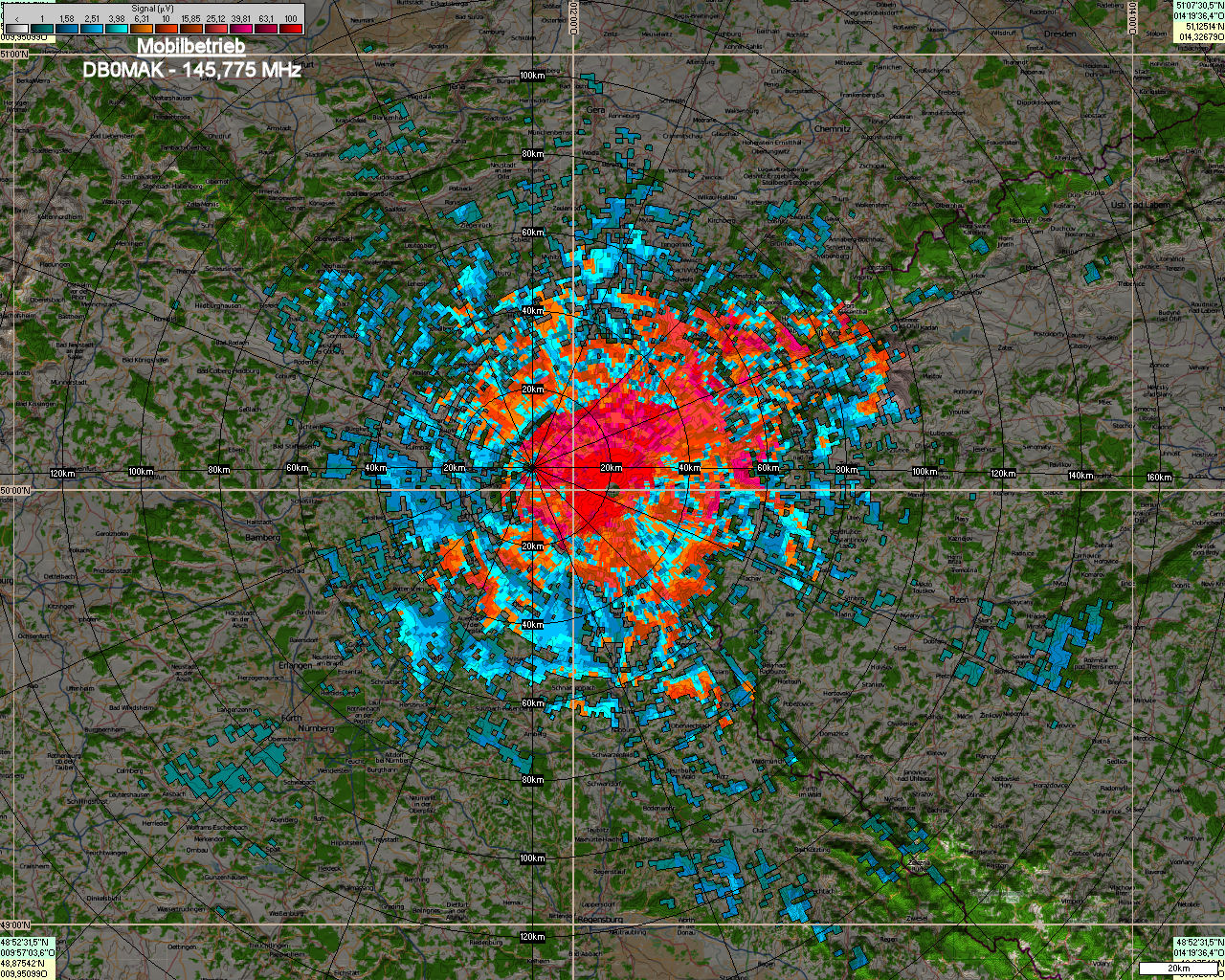

Mobilantenne
DB0MAK Mobil
145.775 MHz &
145.575 MHz

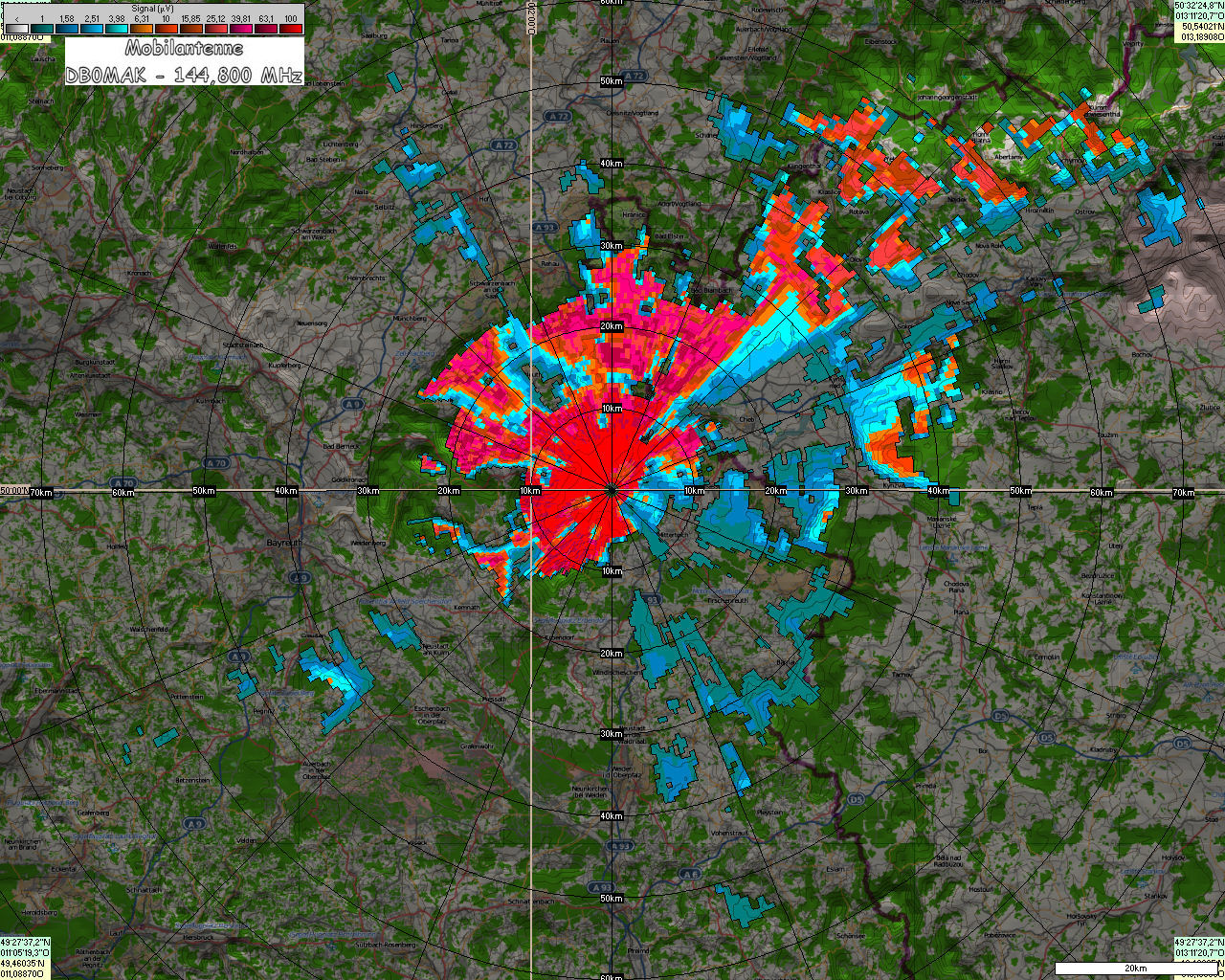

Mobilantenne
DB0MAK-APRS

144.800 MHz
Hochantenne
DB0MAK, DB0WUN 70cm
438.325, 438.775 439.0, 439.575 MHz

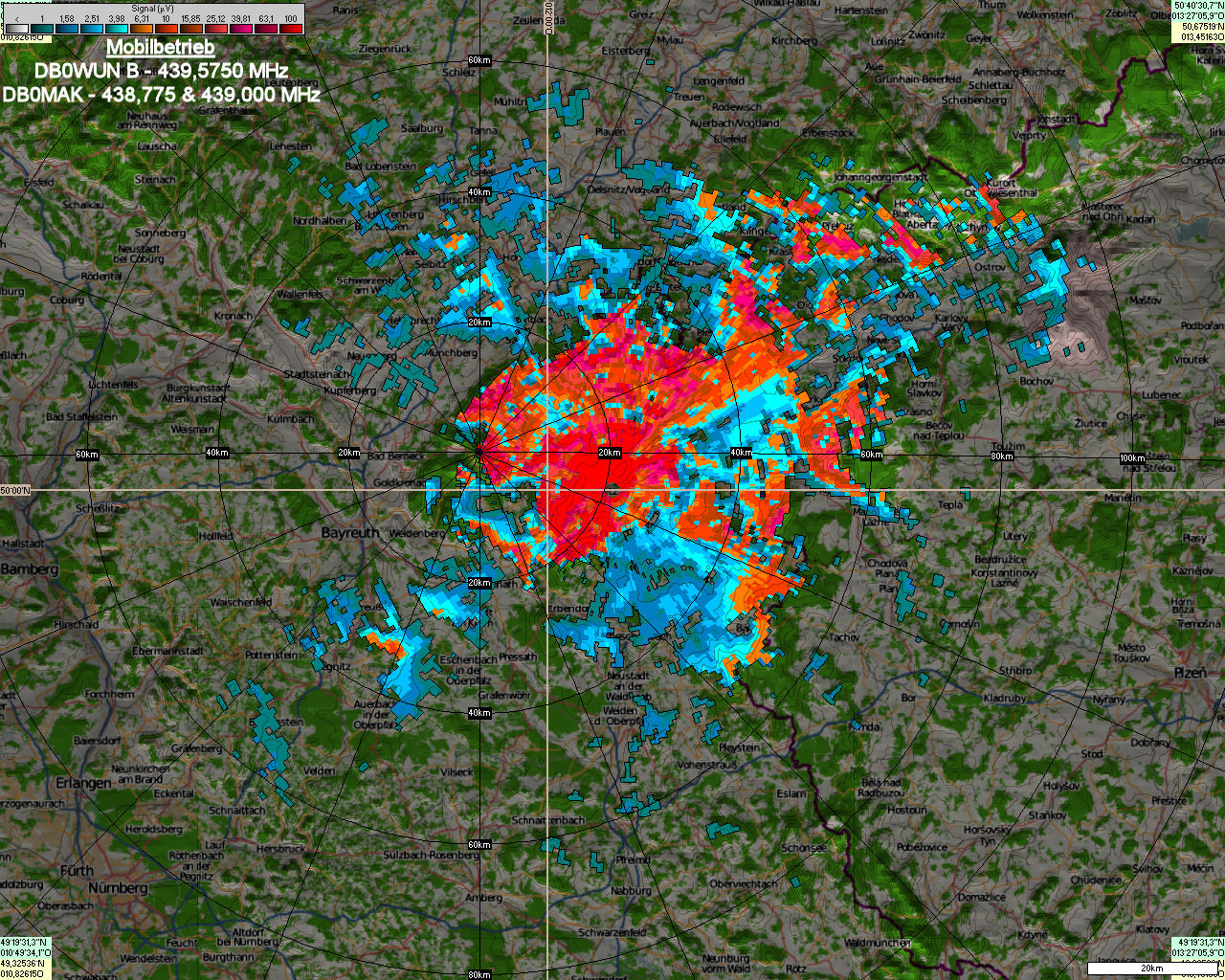

Mobilantenne
DB0MAK, DB0WUN Mobil
438.325, 438.775 439.0, 438.325 MHz
 Hochantenne
DB0MAK 23cm

1298.350 MHz

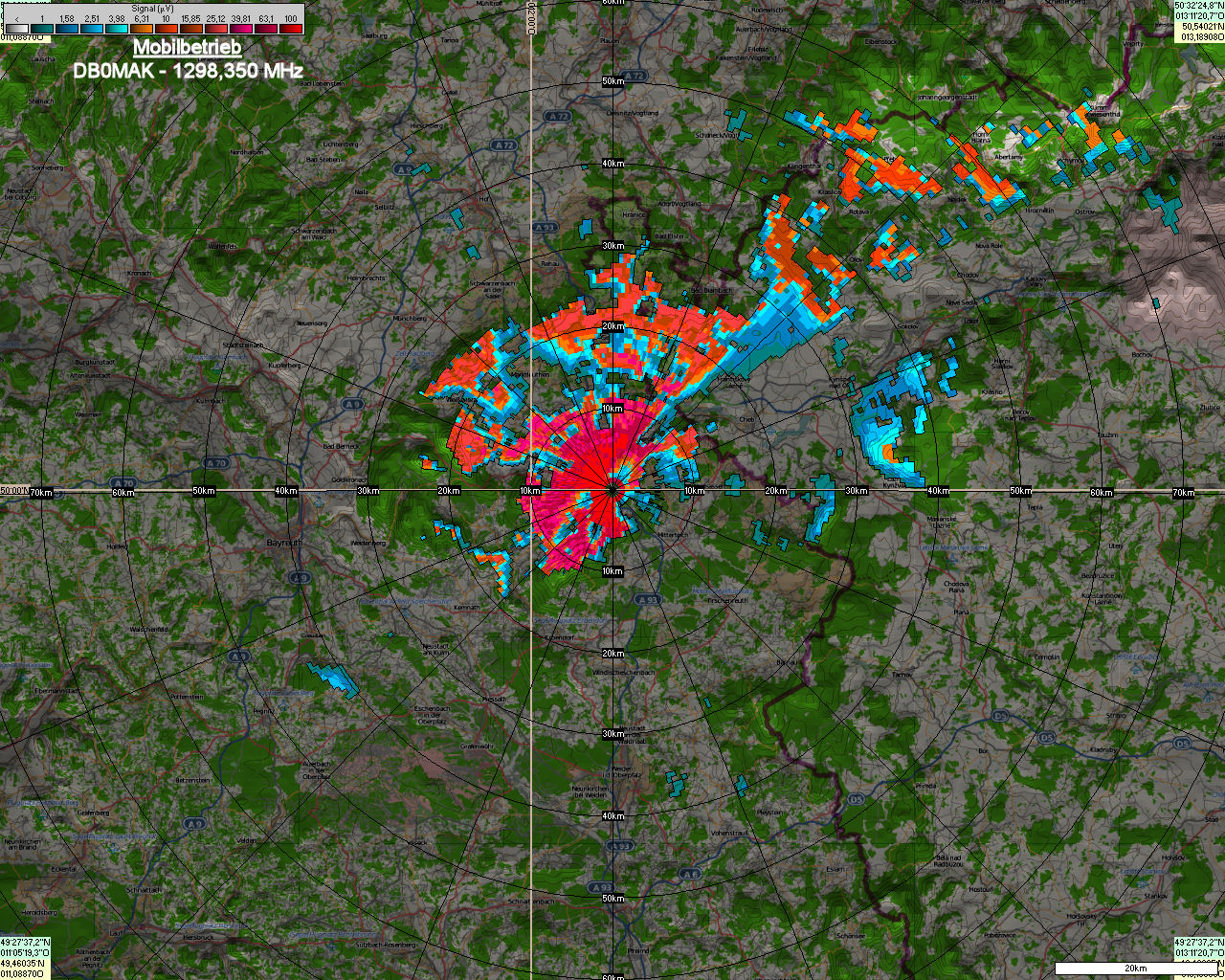

Mobilantenne
DB0MAK 23cm Mobil

1298.350 MHz
- alle Karten sind mit RadioMobile erstellt -
